Activiti工作流开发说明
集成Activiti 5.22，考虑到文档资料较多未选用新版本（模型设计器改动较大）或Flowable
集成的工作流编辑器在后台静态资源中，记得在系统配置中设置访问域名，开发时直接填后台请求地址前缀 http://localhost:8888 即可
- RepositoryService：提供一系列管理流程部署和流程定义的API
- RuntimeService：在流程运行时对流程实例进行管理与控制
- TaskService：对流程任务进行管理，例如任务提醒、任务完成和创建任务等
- IdentityService：提供对流程角色数据进行管理的API，这些角色数据包括用户组、用户及它们之间的关系
- HistoryService：对流程的历史数据进行操作，包括查询、删除这些历史数据
1、act_ge_ 通用数据表，ge是general的缩写 2、act_hi_ 历史数据表，hi是history的缩写，对应HistoryService接口 3、act_id_ 身份数据表，id是identity的缩写，对应IdentityService接口 4、act_re_ 流程存储表，re是repository的缩写，对应RepositoryService接口，存储流程部署和流程定义等静态数据 5、act_ru_ 运行时数据表，ru是runtime的缩写，对应RuntimeService接口和TaskService接口，存储流程实例和用户任务等动态数
-
通用流程状态表
t_act_bussiness，其中table_id字段存储关联的表单ID -
后台仅需开发相应表单增删改接口，存储至单张表中，如
t_leave，唯一需注意的地方为新增接口（添加新数据时）需关联业务act_buniess表，向其添加流程和表ID等信息，参考LeaveController -
前台仅需开发相应单个表单页面（可以通过路由传参实现相应按钮显示），参考
leave.vue（以菜单中配置的该路由名name跳转），记得在src/router/router.js中添加路由 -
最后记得在系统中配置相应流程信息
- 数据字典"业务表"中添加相应业务表名，如"t_leave"；"业务表单路由"中添加相应前端表单组件路由名，如"leave"
- 流程管理中编辑填写关联刚开发的表单信息，业务表的作用主要为用户删除申请时关联删除相应表单数据，表单路由名作用为跳转显示刚前端开发的表单页面
-
流程节点审批人可根据角色、部门负责人、人员设置多个，设置后默认勾选，为或签（任意一人审批，流程进入下一步，即先到先审）
-
如何实现会签？
- 请增加审批节点！
-
分支网关设定
- 注意：暂仅支持互斥(排他)网关设置。为保证工作流简单性，建议仅使用开始、结束、任务节点和单向连线，设置分支后流程将变得不灵活，用户容易编辑出错。
若部署后流程图中文字符无法显示，是因为服务器环境jdk中无相应中文字体，百度安装即可（配置文件已配置微软雅黑，若未配置默认宋体）
顾名思义，当出现多个分支时仅选择一个满足条件的分支流转
-

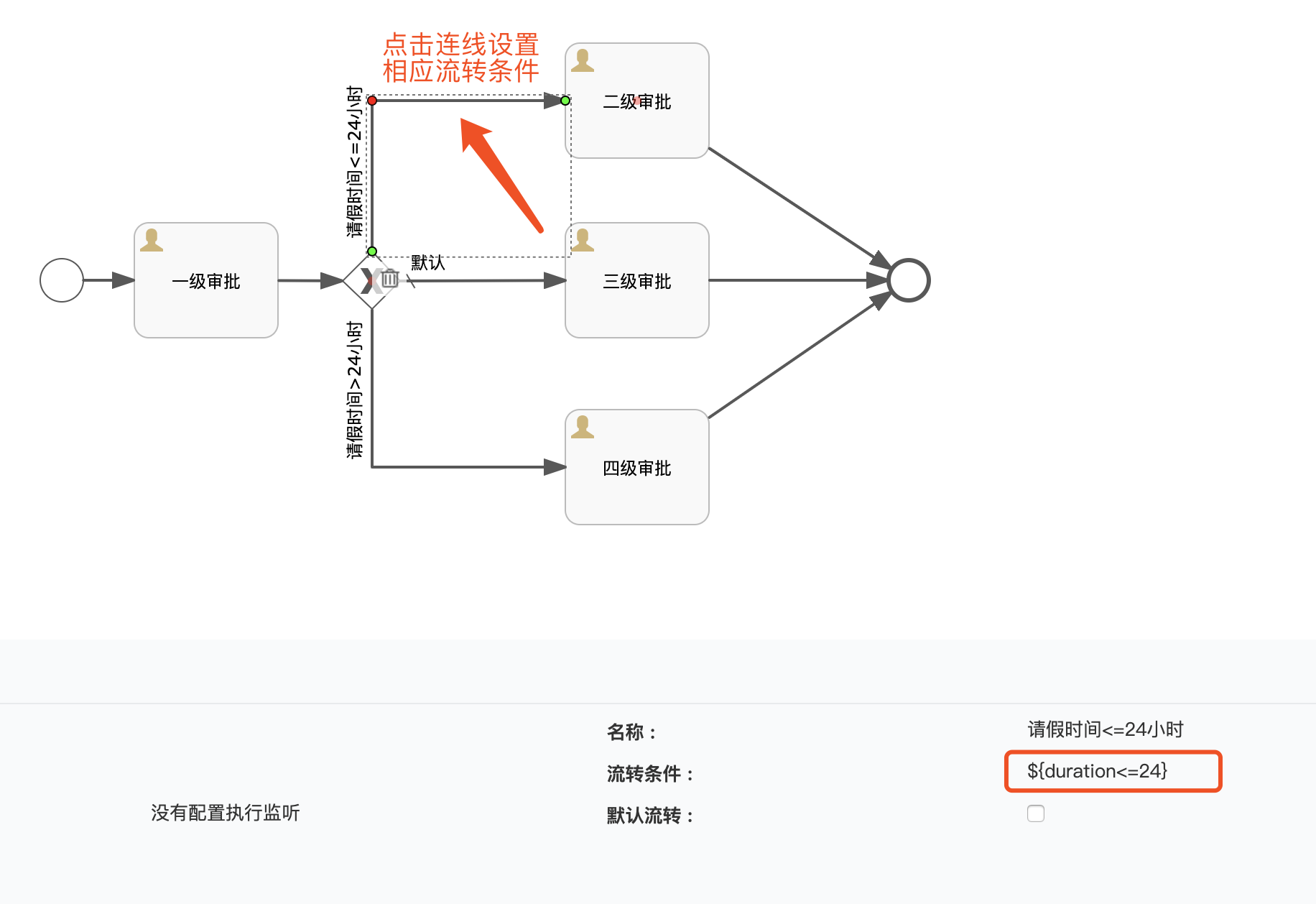

点击互斥网关后的连线设置流转条件的条件UEL表达式 https://www.activiti.org/userguide/#apiExpressions
-
注意勾选默认网关后不得设置流转条件，否则无法部署成功
-
启动流程时或完成一个任务节点时务必加入该变量（否则配置了流转条件变量的流程会报错），示例：
// 启动流程时添加变量，详见ActBusinessController的apply或start方法，在ActBusiness中设置params
actBusiness.getParams().put("duration", 36);
// 或者完成任务节点时加入变量
Map<String, Object> params = new HashMap<>(16);
params.put("duration", 36);

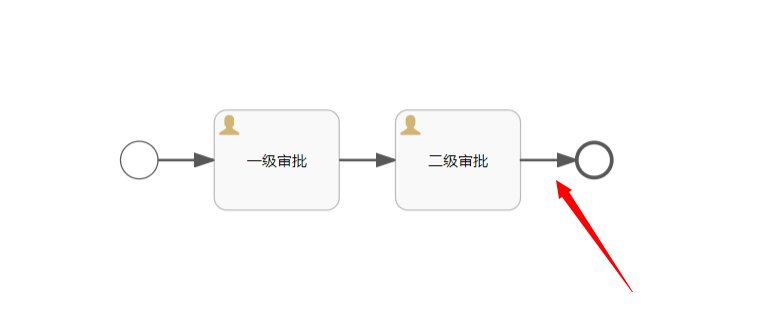

taskService.complete(id, params);常见的业务需求需要完成一个审批流程后改变原数据状态、通知审批结果消息或执行其他操作，在结束节点上绑定监听器即可，一旦结束说明流程全部通过，触发自定义业务。
- 绘制流程图填写定义的监听器类
- 监听器示例代码
@Slf4j
public class MyListener implements ExecutionListener {
@Override
public void notify(DelegateExecution delegateExecution) throws Exception {
// 获取关联业务表ID变量(启动流程代码里已存入tableId，此处直接获取即可)
String tableId = (String) delegateExecution.getVariable("tableId");
log.info(tableId);
LeaveService leaveService = SpringContextUtil.getBean(LeaveService.class);
Leave leave = leaveService.get(tableId);
... ...
}
}- 前端vue示例，注意各状态下仅能显示的各操作按钮，一旦产生审批历史数据则不得删除该流程，避免查看历史数据关联出错
<template>
<process-start
ref="processStart"
@on-submit="submitedProcess"
@on-loading="processLoading=true"
@on-loaded="processLoading=false"
/>
<process-cancel ref="processCancel" @on-submit="submitedProcess"/>
</template>
<script>
...
import processStart from '../../../views/my-components/xboot/process-start'
import processCancel from '../../../views/my-components/xboot/process-cancel'
export default {
name: 'demo',
components: {
processStart,
processCancel
},
data () {
return {
...
columns: [
// 表头
{
title: '申请状态',
key: 'status',
sortable: true,
minWidth: 110,
fixed: 'right',
render: (h, params) => {
let text = '未知',
color = ''
if (params.row.status == 0) {
text = '草稿'
color = 'default'
} else if (params.row.status == 1) {
text = '处理中'
color = 'orange'
} else if (params.row.status == 2) {
text = '已结束'
color = 'blue'
} else if (params.row.status == 3) {
text = '已撤回'
color = 'magenta'
}
return h('div', [
h(
'Tag',
{
props: {
color: color,
},
},
text,
),
])
},
},
{
title: '申请结果',
key: 'result',
sortable: true,
minWidth: 110,
fixed: 'right',
render: (h, params) => {
let text = '未知',
color = ''
if (params.row.result == 0) {
text = '未提交'
color = 'default'
} else if (params.row.result == 1) {
text = '处理中'
color = 'orange'
} else if (params.row.result == 2) {
text = '已通过'
color = 'green'
} else if (params.row.result == 3) {
text = '已驳回'
color = 'red'
}
return h('div', [
h(
'Tag',
{
props: {
color: color,
},
},
text,
),
])
},
},
{
title: '操作',
key: 'action',
align: 'center',
fixed: 'right',
width: 260,
render: (h, params) => {
let result = params.row.result;
let status = params.row.status;
if (result == 0) {
return h('div', [
h(
'Button',
{
props: {
type: 'primary',
size: 'small',
},
style: {
marginRight: '5px',
},
on: {
click: () => {
this.showProcess(params.row)
},
},
},
'发起申请',
),
h(
'Button',
{
props: {
size: 'small',
icon: 'ios-create-outline',
},
style: {
marginRight: '5px',
},
on: {
click: () => {
this.edit(params.row)
},
},
},
'编辑',
),
h(
'Button',
{
props: {
type: 'error',
size: 'small',
icon: 'md-trash',
},
on: {
click: () => {
this.remove(params.row)
},
},
},
'删除',
),
])
}
if (result == 1) {
return h('div', [
h(
'Button',
{
props: {
size: 'small',
type: 'warning',
},
style: {
marginRight: '5px',
},
on: {
click: () => {
this.cancelProcess(params.row)
},
},
},
'撤回申请',
),
h(
'Button',
{
props: {
size: 'small',
},
style: {
marginRight: '5px',
},
on: {
click: () => {
this.history(params.row)
},
},
},
'审批历史',
),
])
}
if (result == 2) {
h(
'Button',
{
props: {
size: 'small',
},
style: {
marginRight: '5px',
},
on: {
click: () => {
this.history(params.row)
},
},
},
'审批历史',
),
])
}
if ((status == 2 && result == 3) || status == 3) {
return h('div', [
h(
'Button',
{
props: {
type: 'primary',
size: 'small',
},
style: {
marginRight: '5px',
},
on: {
click: () => {
this.showProcess(params.row)
},
},
},
'重新申请',
),
h(
'Button',
{
props: {
size: 'small',
icon: 'ios-create-outline',
},
style: {
marginRight: '5px',
},
on: {
click: () => {
this.edit(params.row)
},
},
},
'编辑',
),
])
}
},
},
]
}
},
methods: {
...
showProcess (v) {
// 显示通过key发起流程组件
this.$refs.processStart.show('demand', v.actBusinessId)
},
cancelProcess (v) {
// 取消流程
this.$refs.processCancel.show(v.actBusinessId, v.procInstId)
},
submitedProcess () {
// 进行流程操作后刷新表单数据显示流程状态
this.getDataList()
},
history (v) {
// 审批历史
if (!v.procInstId) {
this.$Message.error('流程实例ID不存在')
return
}
let query = { id: v.procInstId, backRoute: this.$route.name }
this.$router.push({
name: 'historic_detail',
query: query,
})
}}
}
}- 后端业务接口，注意与“工作流程-我的申请”中已有请假示例LeaveController示例中的区别，这里无需传入流程定义ID，ActBussines表与业务表两两关联记录对方ID方便查询
@RequestMapping(value = "/add",method = RequestMethod.POST)
@ApiOperation(value = "添加审批需求")
public Result<Object> add(@ModelAttribute Demand demand){
Demand d = demandService.save(demand);
// 保存至我的申请业务
String userId = securityUtil.getCurrUser().getId();
ActBusiness actBusiness = new ActBusiness();
actBusiness.setUserId(userId);
// 记录关联业务表ID
actBusiness.setTableId(d.getId());
ActBusiness a = actBusinessService.save(actBusiness);
// 记录关联流程状态表ID
d.setActBusinessId(a.getId());
demandService.update(d);
return new ResultUtil<Object>().setSuccessMsg("操作成功");
}- 效果预览
